Procédé Frank-Caro

Réaction clé

Conditions opératoires

Température

1000-1100°C

Pression

1bar

Catalyseur

Aucun (réaction thermique)

Phase

solid-gas

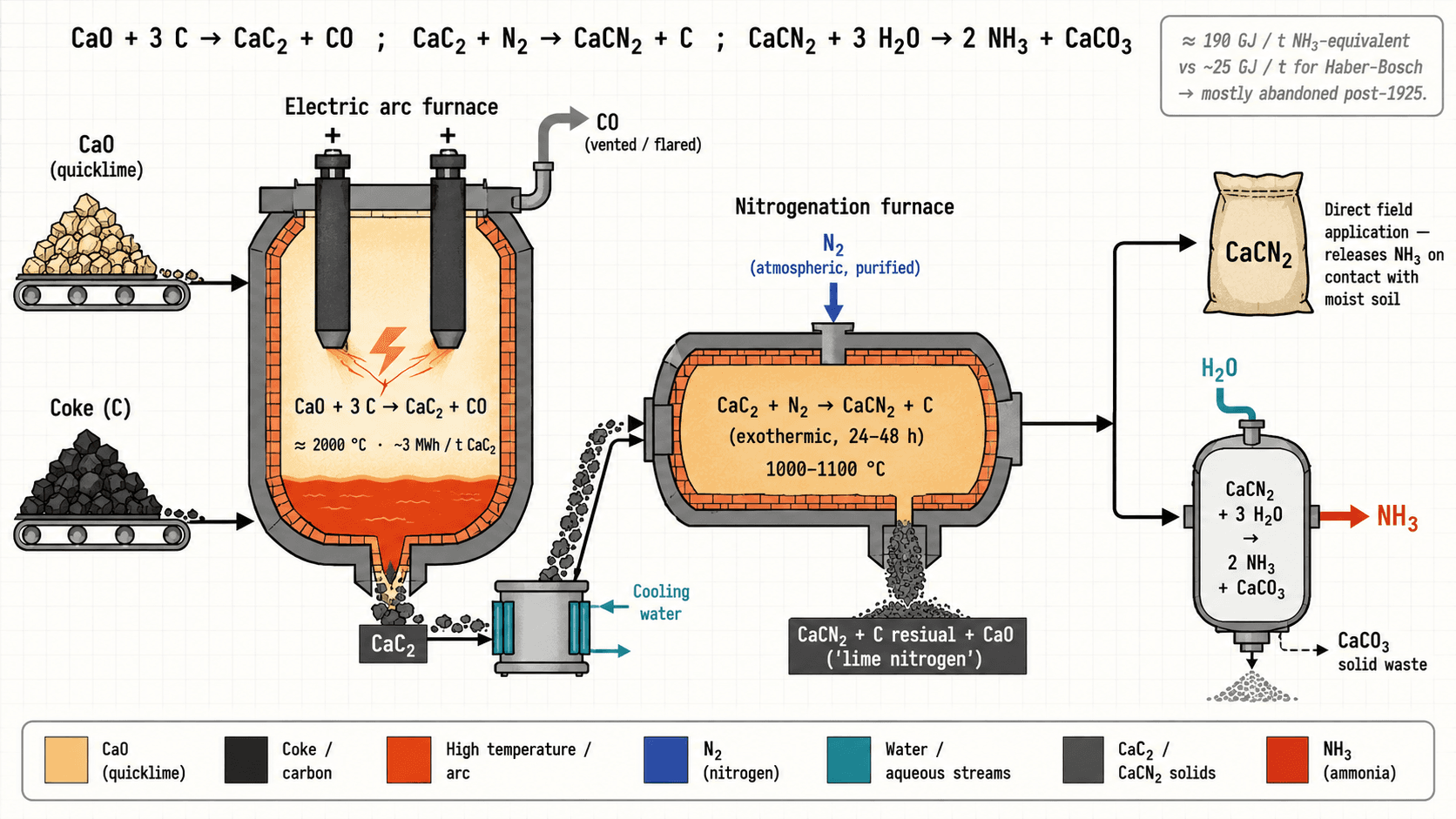

Schéma de fonctionnement

Comment ça marche

Composants clés

Le rôle de chaque pièce maîtresse, et les éléments / composés qu'elle met en jeu.

• Four à arc électrique de carbure

  Produit le carbure de calcium CaC₂ par réduction de la chaux par le coke à très haute température.

  Cuve réfractaire ouverte traversée par 3 électrodes en graphite (jusqu'à 1,5 m de diamètre), alimentée en CaO et coke. L'arc électrique entretient ~2000 °C dans le bain. Le CaC₂ liquide (point de fusion 2160 °C) est coulé périodiquement, refroidi en blocs et concassé. Cette étape consomme ~3 MWh par tonne de CaC₂, soit la quasi-totalité du coût énergétique du procédé.

  ~2000 °C · 3 MWh/t CaC₂ · électrodes graphite

• Four d'azotation

  Convertit le carbure broyé en cyanamide calcique sous atmosphère de N₂.

  Lit fixe vertical (3-5 m de haut) chargé de CaC₂ broyé (~1-3 mm) avec quelques % de CaF₂ comme amorceur. L'azote pur est injecté à la base à 1000-1100 °C. La réaction CaC₂ + N₂ → CaCN₂ + C est exothermique (-291 kJ/mol) mais cinétiquement lente : 24-48 h pour atteindre 95 % de conversion. La chaleur dégagée maintient le four à régime sans apport extérieur.

  Lit fixe · 1000-1100 °C · 24-48 h batch · CaF₂ amorceur

  Voir aussi :nh3n2

• Unité de séparation d'air (ASU)

  Fournit l'azote pur nécessaire à la réaction d'azotation.

  Distillation cryogénique de l'air liquide pour produire N₂ à >99,5 % de pureté. Compression à 6 bar, refroidissement à -190 °C, séparation N₂/O₂/Ar par colonnes à plateaux. Consomme ~0,3 MWh par tonne de N₂. C'est la même technologie que celle utilisée par Haber-Bosch — et le seul élément du procédé Frank-Caro qui reste pertinent industriellement.

  >99,5 % N₂ · 6 bar · -190 °C · ~0,3 MWh/t

Principes physico-chimiques

Les lois fondamentales qui rendent ce procédé possible — et les contraintes qu'elles imposent.

• Carbure ionique comme accepteur d'azote

  CaC₂ est un carbure ionique avec l'anion acétylure C₂²⁻ — fortement basique au sens de Lewis et donneur d'électrons. Il accepte N₂ à haute température en clivant la triple liaison N≡N (945 kJ/mol) par déstabilisation au sein du réseau cristallin. Ce mécanisme contraste avec la chimie de coordination du Fe dans Haber-Bosch : ici, c'est la liaison ionique elle-même qui fait le travail, sans catalyseur métallique.

  CaC₂ + N₂ → CaCN₂ + C (ΔH = −291 kJ/mol)
  S'applique aux composants :four-azotation

• Hydrolyse aval pour usage agronomique

  Le CaCN₂ n'est pas directement assimilable par les plantes. Une fois épandu sur sol humide, il s'hydrolyse en deux étapes : CaCN₂ + H₂O → CaO + H₂N-CN (cyanamide libre, herbicide), puis H₂N-CN + 2 H₂O → CO(NH₂)₂ (urée) → 2 NH₃ + CO₂. Les producteurs valorisaient cette hydrolyse à action retardée comme un avantage : un seul épandage couvrait toute la saison sans lessivage.

  CaCN₂ + 3 H₂O → 2 NH₃ + CaCO₃

Composés impliqués

Énergie et niche commerciale résiduelle

• Substitution de carbure synthétisé par carbure recyclé (réduit MWh)
• Couplage avec électricité bas-carbone (Norvège, années 1950-90)
• Repositionnement vers la dicyandiamide (résines plastiques)

Procédés similaires ou concurrents

Procédés industriels apparentés — autre voie chimique, autre filière technologique.

• haber-bosch

  Successeur direct, ~7-8× plus efficace énergétiquement. A supplanté Frank-Caro à partir de 1925.

• ostwald

  Aval naturel d'Haber-Bosch (NH₃ → HNO₃) qui ferme le cycle azoté agricole moderne.
