Procédé Bayer

Extraction de l'alumine pure (Al₂O₃) à partir de la bauxite par dissolution sélective dans la soude concentrée à chaud. Étape obligatoire avant l'électrolyse Hall-Héroult — sans Bayer, pas d'aluminium métal.

Extraction et purification des métaux

Réaction clé

Al(OH)₃ + NaOH → NaAl(OH)₄ (digestion) 2 Al(OH)₃ → Al₂O₃ + 3 H₂O (calcination)

Conditions opératoires

Température
140-280°C
Pression
5-40bar
Catalyseur
NaOH 30-50 % m/m (recyclée)
Phase
liquid

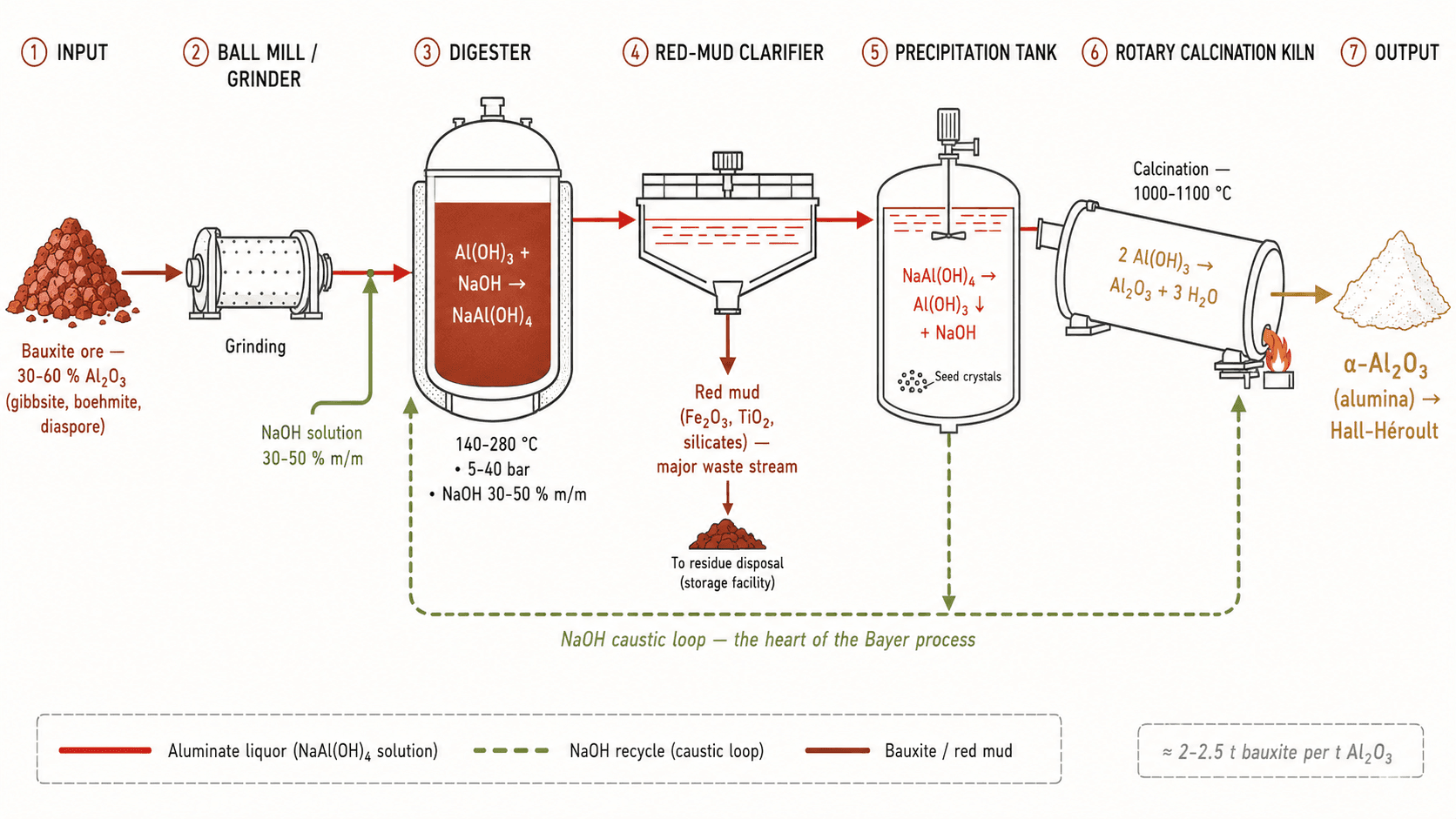

Schéma de fonctionnement

Schéma à venir

Comment ça marche

La bauxite, principal minerai d'aluminium, contient typiquement 30-60 % d'alumine sous forme de gibbsite (Al(OH)₃), boehmite (γ-AlOOH) ou diaspore (α-AlOOH), mélangée à des oxydes de fer (qui lui donnent sa couleur rouge), de la silice et du dioxyde de titane. Le procédé Bayer exploite l'amphotérité de l'aluminium : Al(OH)₃ est soluble dans une base forte alors que Fe₂O₃, TiO₂ et la majorité des silicates ne le sont pas. La bauxite broyée est attaquée par une solution de soude (NaOH) concentrée à 30-50 % en masse, à 140-280 °C selon la minéralogie (140-160 °C pour la gibbsite, 240-280 °C pour la boehmite/diaspore), sous 5-40 bar. L'aluminium se solubilise sous forme d'aluminate de sodium NaAl(OH)₄, tandis que les insolubles forment la « boue rouge » (red mud) — résidu de procédé hautement basique et l'un des grands défis environnementaux de l'industrie. Après filtration de la boue rouge, la liqueur d'aluminate est refroidie et ensemencée avec des cristaux d'Al(OH)₃ qui amorcent la précipitation de l'hydroxyde. La soude est ensuite régénérée et recyclée — c'est ce recyclage de la soude (boucle de Bayer) qui rend le procédé économiquement viable depuis 1888. Enfin, l'Al(OH)₃ est calciné à 1000-1100 °C dans des fours rotatifs pour donner l'alumine α-Al₂O₃ pure, prête pour l'électrolyse. Le procédé produit environ 140 millions de tonnes d'alumine par an (2022), à partir de ~390 Mt de bauxite. Le ratio Bayer typique est de 2-2,5 tonnes de bauxite par tonne d'alumine, et 4-5 tonnes de bauxite par tonne d'aluminium métal en bout de chaîne.

Composants clés

Le rôle de chaque pièce maîtresse, et les éléments / composés qu'elle met en jeu.

  • Broyage de la bauxite

    Réduit la bauxite en fines particules pour maximiser la surface de contact avec la soude.

    Concasseurs primaires + broyeurs à boulets en circuit fermé avec la liqueur de Bayer. Granulométrie cible ~500 µm. Le broyage en présence de soude (« wet milling ») entame déjà la digestion et améliore le rendement.

    Broyage humide · ~500 µm · circuit fermé avec liqueur

  • Digesteur (autoclave)

    Cuve sous pression où la soude attaque la bauxite et solubilise l'aluminium.

    Série d'autoclaves verticaux en acier (parfois revêtus Ni pour les températures > 250 °C), assemblés en cascade. Temps de séjour 30-90 min. Le mode « tube digester » utilise un long tube horizontal chauffé à la vapeur — plus compact et économe en énergie. La pression est dictée par la température de saturation de l'eau (5 bar à 150 °C, 40 bar à 250 °C).

    Acier (Ni-clad) · 5-40 bar · 140-280 °C · cascade ou tube

    Voir aussi :naohal-oh-3

  • Décanteur de boue rouge

    Sépare les insolubles (Fe, Si, Ti) de la liqueur d'aluminate par décantation.

    Décanteurs de grand diamètre (~30-50 m) avec floculants polymères pour accélérer la sédimentation. La boue rouge épaissie est lavée à contre-courant pour récupérer la soude résiduelle, puis stockée en bassins étanches. La gestion de la boue rouge (catastrophe d'Ajka 2010 en Hongrie) est devenue un enjeu réglementaire majeur.

    Diamètre 30-50 m · floculants polymères · lavage à contre-courant

    Voir aussi :fe2o3sio2tio2

  • Précipitateurs

    Cristallisent l'Al(OH)₃ par refroidissement et ensemencement de la liqueur d'aluminate.

    Cuves agitées de très grand volume (~5000 m³), refroidies progressivement de ~75 °C à 50 °C sur 30-60 h. Ensemencement avec Al(OH)₃ recyclé (~150 g/L de fines). Le contrôle granulométrique est crucial pour la calcination en aval — trop fin et l'alumine est poussiéreuse, trop gros et la dissolution dans le bain Hall-Héroult ralentit.

    Cuves ~5000 m³ · 50-75 °C · 30-60 h · ensemencement Al(OH)₃

  • Calcinateur (four rotatif ou lit fluidisé)

    Déshydrate l'Al(OH)₃ en Al₂O₃ pure et la transforme en phase α stable.

    Fours rotatifs de 100 m de long ou, plus modernes, calcinateurs à lit fluidisé circulant (CFB) plus économes (~3,2 GJ/t Al₂O₃ vs 4,5 GJ pour les fours rotatifs). Température 1000-1100 °C, atmosphère oxydante. Combustible : gaz naturel ou fuel lourd — étape la plus émettrice en CO₂ du procédé.

    1000-1100 °C · 3,2-4,5 GJ/t · gaz naturel ou fuel

    Voir aussi :al2o3ch4

Principes physico-chimiques

Les lois fondamentales qui rendent ce procédé possible — et les contraintes qu'elles imposent.

  • Amphotérité de l'aluminium

    Al(OH)₃ est soluble en milieu basique fort (formation de l'aluminate Al(OH)₄⁻) ET en milieu acide fort (formation d'Al³⁺ aqueux), mais insoluble entre pH 5 et 9. Cette amphotérité est exploitée pour séparer Al de Fe (qui n'est soluble qu'en milieu acide) et de Si (qui forme des silicates en milieu basique mais avec une cinétique gérable).

    Al(OH)₃ + OH⁻ ⇌ Al(OH)₄⁻
    S'applique aux composants :digesteur-bayer

  • Cinétique vs équilibre

    À haute température, la digestion est rapide et complète mais la réaction de désilication forme aussi des silico-aluminates de sodium (sodalite) qui consomment de la soude. Le compromis T/temps est ajusté pour maximiser le rendement Al sans gaspiller la soude — la signature économique du procédé.

    S'applique aux composants :digesteur-bayerdecanteur-boue-rouge

Composés impliqués

Intermédiaire

Produit

Sous-produit

Catalyseur

Production mondiale

140 Mt/an
2022

Applications principales

  • Précurseur de l'aluminium métal (Hall-Héroult)90 %
  • Alumines techniques (céramique, abrasifs, catalyseurs)8 %
  • Réfractaires haute température2 %

Boue rouge et empreinte carbone

Chaque tonne d'alumine produit 1-2 tonnes de boue rouge — soit ~150 Mt/an stockées dans le monde, principalement en bassins. Ce résidu basique (pH 11-13) reste un problème non résolu : pas de valorisation à grande échelle, risque d'effondrement de digue (Ajka 2010, ~10 morts). La calcination à 1100 °C, le pompage haute pression et la régénération de la soude consomment ~14 GJ/t Al₂O₃, soit ~0,9 t CO₂/t Al₂O₃ avec un mix énergétique fossile.
  • Bauxite faiblement siliceuse (Guinée, Australie) → moins de pertes de soude
  • Calcinateurs CFB → −30 % de consommation énergétique
  • Digestion à plus haute température (300 °C+) sur diaspore
  • Valorisation partielle de la boue rouge en cimenterie (≤ 5 %)
  • Procédés alternatifs sans soude en R&D (chloruration, lixiviation acide)

Procédés similaires ou concurrents

Procédés industriels apparentés — autre voie chimique, autre filière technologique.

  • hall-heroult

    Procédé aval — l'alumine du Bayer est le feedstock obligatoire de Hall-Héroult.

Histoire et découverte

Année de découverte1888
Première mise en service industrielle1893
Karl Josef Bayer· Autriche-Hongrie
Sources
  • Habashi, F. — Handbook of Aluminum Production
  • Ullmann's Encyclopedia of Industrial Chemistry — Aluminum
  • International Aluminium Institute — Statistical Reports
  • USGS Mineral Commodity Summaries — Bauxite & Alumina
